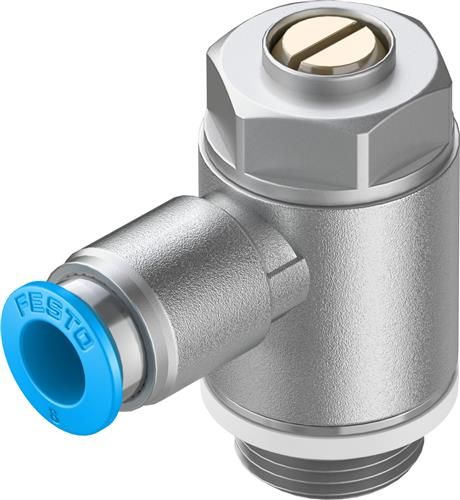

Festo - Smoorventiel met terugslagklep GRLA-3/8-QS-8-D

Omschrijving:
◾ Smoorventiel met terugslagklep GRLA-3/8-QS-8-D
◾ Gecombineerde werking met snelheidsregelventiel en ontgrendelbare terugslagklep
◾ Stroomventiel, eenzijdig smorend
◾ Uitvoering in polymeer, metaal of roestvrij staal

Technische gegevens:
◾ Ventielfunctie - Smoring van de uitgaande luchtstroom
◾ Pneumatische aansluiting 1 - QS-8
◾ Pneumatische aansluiting 2 - G3/8
◾ Instelelement - Sleufschroef
◾ Bevestigingstype - Inschroefbaar
◾ Normaal nominaal debiet in smoorrichting - 820 l/min
◾ Normaal nominaal debiet in terugslagrichting - 450 l/min ... 850 l/min
◾ Omgevingstemperatuur - -10 °C ... 60 °C
◾ Maritieme classificatie - zie certificaat
◾ Inbouwpositie - Willekeurig
◾ Symbool - 00991452
◾ Bedrijfsdruk van het volledige temperatuurbereik - 0.2 bar ... 10 bar
◾ Normaal debiet in smoorrichting 6 -> 0 bar - 1300 l/min
◾ Normaal debiet in terugslagrichting 6 -> 0 bar - 1080 l/min ... 1420 l/min
◾ Bedrijfsmedium - Perslucht conform ISO 8573-1:2010 [7:4:4]
◾ Aanwijzing bij het bedrijfs-/stuurmedium - Geoliede werking mogelijk (in het verdere werking vereist)
◾ LABS-conformiteit - VDMA24364-B1/B2-L
◾ Cleanroomklasse - Klasse 4 volgens ISO 14644-1
◾ Mediumtemperatuur - -10 °C ... 60 °C
◾ Nominaal aanhaalmoment - 10 Nm
◾ Tolerantie t.o.v. het nominale aanhaalmoment - ± 10 %
◾ Productgewicht - 60 g
◾ Materiaal inschroeftap - Aluminium kneedlegering
◾ Materiaal-informatie - RoHS conform
◾ Materiaal afdichtingen - NBR
◾ Materiaal demontagering - POM
◾ Materiaal regelschroef - Messing
◾ Materiaal zwenkaansluiting - Persgegoten zink
◾ Gechromateerd
