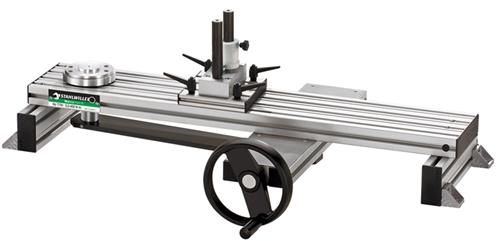

Stahlwille - Mechanische testbank tot 400Nm

Omschrijving:
◾ 7791 - Mechanische testbank tot 400 Nm
◾ Mechanische testbanken voor momentsleutels en momentschroevendraaiers
◾ Op grond van modulaire opbouw kan iedere gebruiker naar indivuele behoefte zijn mechanische testbank samenstellen.
◾ Uitbreiding met extra componenten is altijd mogelijk.
◾ Alle componenten zijn nauwkeurig op elkaar afgestemd en kunnen zonder probleem worden gemonteerd.
◾ Het koppelingssysteem is eenvoudig te hanteren en heeft een zeer nauwkeurige pasvorm.
◾ M.b.v. de in de contour geïntegreerde schroefverbinding kan alles zeer snel worden verbonden.
◾ Het weergave-apparaat kan m.b.v. een houder op verschillende plaatsen van het systeem worden bevestigd.
◾ Op deze manier kan de gebruiker zijn werkplek optimaal inrichten.
◾ Meting zonder verschuiving van het krachtoverdrachtspunt
◾ Door een speciaal krachtoverbrengingssysteem voorkomt de mechanische testbank nr. 7791 een verschuiving van het krachtoverdrachtspunt tijdens het kalibratieproces.
◾ Aangedreven door een handwiel wordt de onder de bank aangebrachte hefboom d.m.v. een spindel lineair bewogen.
◾ De lineaire beweging wordt in een draaibeweging omgezet, die de transducer in beweging zet.
◾ De te kalibreren momentsleutel blijft tijdens de gehele kalibratie constant op zijn plaats.
◾ Op deze manier worden meetfouten, die uit het verschuiven van het krachtoverdrachtspunt zouden ontstaan, vermeden.
◾ D.m.v. een wrijvingsarme kogelbus wordt de momentsleutel automatisch horizontaal uitgericht.
◾ Een extra kogelbus zorgt voor een wrijvingsvrije belasting van de momentsleutel.
◾ De daarmee bereikte vermindering van de dwarskrachten op de transducer en van de wrijving aan de momentsleutel leidt tot een vermindering van de meetfouten.
◾ Patenten aangemeld.
