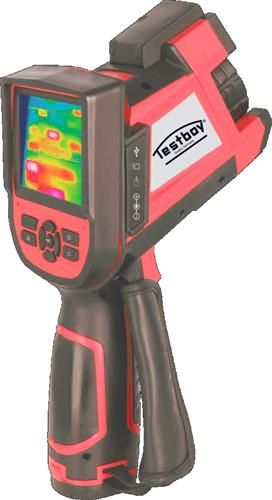

Testboy - Touch warmtebeeldcamera -20/+600°C

Omschrijving:
De innovatieve warmtebeeldcamera TV 295 Touch beschikt over een 3,5 inch groot touchscreen, LED-verlichting en laserpointer. Daardoor kan hij bijzonder comfortabel worden bediend. Toch is hij robuust en zelfs bestand tegen een val van een hoogte van twee meter. Dankzij Bluetooth® en ethernet interface is hij veelzijdig inzetbaar en ook geschikt voor de procesbewaking in reële tijd.

Uw voordelen:
◾ Touchscreen
◾ Bluetooth
◾ Ethernet interface
◾ LED-verlichting en laserpointer
◾ Digitale camera superpositie van beelden
◾ Analyse ter plaatse
◾ Alarmfunctie
◾ Testboy Reporter software

Toepassingsgebieden:
◾ Preventieve instandhouding
◾ Lokalisatie van lekken en van verwarmingsbuizen
◾ Thermografie van gebouwen
◾ Procesbewaking in reële tijd
◾ Onderzoek en ontwikkeling
◾ Analyse van printplaten op korte afstand
◾ Lokalisatie van defecte panelen van PV-installaties in het lopende bedrijf

Technische gegevens:
◾ Sensortype: Focal Plane Array (FPA), ongekoelde microbolometer
◾ Resolutie: 384x288 beeldpunten
◾ Pixelgrootte / Sensorgrootte: 25 μm / 9,6x7,2 mm
◾ Ruimtelijke resolutie (IFOV): 1,37 mrad
◾ Temperatuurresolutie (NETD): ≤0,06°C bij 30°C
◾ Gezichtsveld (FOV) / Minimale focusafstand 25°x19° / 0,5 m
◾ Registratie van sensorgegevens: 50 Hz
◾ Spectraal bereik: 8–14 μ m
◾ Focus / Zoom: handmatig / 2–4xelektronisch

Beeldvoorstelling/Display:
◾ LC-display: 3,5" kleuren-LCD (640x480 Pixel) met touch functie
◾ Beeldfrequentie: 50/60 Hz
◾ CCD-camera: 3 megapixels (inclusief LED-verlichting)
◾ Voorstelling: superpositie van IR-beeld en CCD-beeld (fusion), panoramabeeld

Meeteigenschappen:
◾ Temperatuurbereik: -20–600°C (optioneel tot +1200°C)
◾ Nauwkeurigheid: ±2°C of ±2 % (de grotere waarde geldt)
◾ Emissiecorrectie: variabel van 0,1 tot 1,0 (in stappen van 0,01)
◾ Beweeglijke meetpunten / Meetvlakken / Lijnmeting: 5 / 5 / 2
◾ Vlakken Min-/Max-temperatuur / Gemiddelde waarde: ja / ja
◾ Isotherm-analyse / Temperatuurverschil: ja / ja
◾ Alarm akoestisch / optisch: ja / ja
◾ Kleurenpaletten: 11
◾ Beeldinstellingen: automatisch/handmatig (versterking en helderheid)
◾ Invloed van de omgevingstemperatuur automatische correctie volgens invoer van de gebruiker
◾ Correctie van atmosferische instraling automatische correctie volgens invoer van de gebruiker
◾ Overige instellingen datum, tijd, temperatuureenheid, taal

Opslag van beelden:
◾ Opslagmedium: MicroSD-kaart 8 GB (max. 32 GB)
◾ Opslag: automatische/handmatige opslag van afzonderlijke beelden
◾ Gegevensformaat: JPEG, met thermische meetgegevens; H.264 video-overdracht per netwerk
◾ Gesproken notities: maximaal 60 s per beeld

Spanningsvoeding:
◾ Accubedrijf: Li-Ion accu, looptijd maximaal 3 h per accu, intelligente lader
◾ Externe spanning: 10–15 V DC
◾ Energiebespaarfunctie: automatische uitschakeling, rustmodus instelbaar

Interfaces:
◾ Video-uitgang / Audio-uitgang: PAL/NTSC / 3,5mm klink
◾ USB / Bluetooth / Ethernet: ja / ja / ja

Omgevingsvoorwaarden:
◾ Valhoogte: tot 2 m
◾ Bedrijfstemperatuur: -15–50°C
◾ Luchtvochtigheid: ≤ 90 % niet condenserend
◾ Beschermklasse: IP54
◾ Opslagtemperatuur: -25–60°C

Fysische eigenschappen:
◾ Afmetingen: 245x105x230 mm
◾ Gewicht: (zonder accu) 1 kg
◾ Statiefbevestiging: 1/4"-20
◾ Laserpointer: klasse 2, 1 mW/635 nm (rood)

Uitrusting:
◾ Leveromvang: transportkoffer, 2 accu’s, lader met voedingseenheid, USB-kabel, objectiefdeksel, SD-kaart, tegen licht beschermende kap, koptelefoon, audio en videokabel, handleiding, Testboy Reporter software
◾ Toebehoren (optioneel): laadadapter voor voertuigen, groothoeklens, tele-objectief
